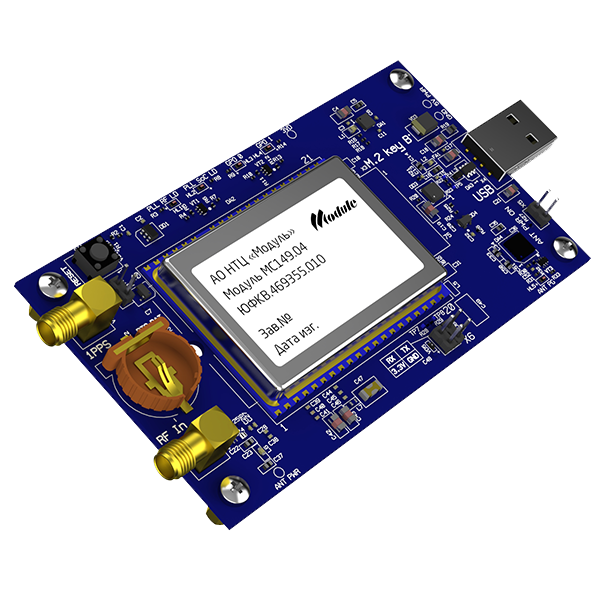

Модуль NaviMatrix Evaluation Kit

NaviMatrix Evaluation Kit представляет собой отладочный комплект навигационных модулей семейства NaviMatrix и предназначен для оценки их возможностей и технических характеристик. Позволяет подключить навигационный модуль к персональному компьютеру по интерфейсу USB (виртуальный COM-порт). Драйвер на виртуальный COM-порт доступен по ссылке.

Варианты исполнения модуля

NaviMatrix Evaluation Kit производится в пяти вариантах исполнения:

  • ЮФКВ.469335.009 - отладочный комплект с навигационным модулем МС149.04 ЮФКВ.469355.010
  • ЮФКВ.469335.009-01 - отладочный комплект с навигационным модулем МС149.06 ЮФКВ.469355.012
  • ЮФКВ.469335.009-02 - отладочный комплект с навигационным модулем МС149.06 ЮФКВ.469355.012-01
  • ЮФКВ.469335.009-03 - отладочный комплект с навигационным модулем МС149.07 ЮФКВ.469355.013
  • ЮФКВ.469335.009-04 - отладочный комплект с навигационным модулем МС149.05 ЮФКВ.469355.011

Основные характеристики

  • напряжение питания — 5 В (от разъема USB)
  • интерфейс USB (виртуальный COM-порт)
  • интерфейс UART (опция, только для исполнений ЮФКВ.469335.009, -01, -02, -03)
  • разъем типа SMA female: высокочастный вход антенны ГНСС
  • разъем типа SMA female: выход сигнала секундной метки времени 1PPS
  • требуемый тип антенны: активная (не входит в комплект поставки)
  • внутренняя инжекция питания антенны: 5 В (для исполнений ЮФКВ.469335.009, -01, -02, -03) или 3,3 В (для исполнения -04)
  • индустриальный температурный диапазон работы: -40°C...+85°C
